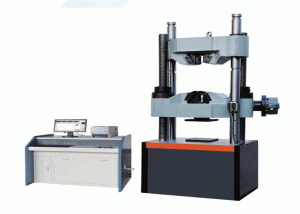

WAW-C系列微機控制電液伺服液壓萬能試驗機（渦輪蝸桿傳動）

一、說明：C型微機控制電液伺服萬能試驗機采用進口技術，主機油缸下置式，蝸輪蝸桿傳動，主要用于金屬、非金屬、復合材料及制品的拉伸、壓縮、彎曲、剪切等方式的力學性能試驗，同時可以根據GB、ISO、JIS、ASTM、DIN及用戶提供的多種標準進行試驗和數據處理。廣泛應用于建筑建工、冶金、航空航天、機械制造等行業的材料檢驗分析，是科研院所、大專院校、工礦企業、技術監督、商檢仲裁等部門的理想檢測設備。試驗操作和數據處理符合GB228-2010《室溫材料 金屬拉伸試驗方法》的要求。

二、主機1、主機采用油缸下置式主機，拉伸空間位于主機的上方，壓縮、彎曲試驗空間位于主機上方下橫梁和工作臺之間。

2、傳動系統下橫梁升降電機經減速器、鏈傳動機構、絲杠副傳動，實現拉伸、壓縮空間的調整

3、控制系統全數字控制系統，代表了控制系統發展的最高水平，實現了試驗力、試樣變形、活塞位移和試驗進程的閉環控制,具有等速應力、等速應變、等速試驗力、等速位移、試驗力保持、位移保持等控制功能以及試驗力，峰值、試樣變形、活塞位移、試驗曲線的屏幕顯示功能，全鼠標輸入操作和控制模式智能設置專家系統，實現了控制模式的任意設置和各種控制方式之間的平滑切換，使系統具有最大的靈活性。

三、特點：1、低噪音，在最高工作載荷下50分貝以下，基本為靜音狀態。

2、壓力隨動比常規設備節能70%

3、控制精度高，控制精度可達萬分之一。（常規為千分之五）

4、 無控制死區，起控點可達1%。

5、 油路高度集成，泄露點少

四、軟件：1、按GB228-2010《室溫材料 金屬拉伸試驗方法》的要求完成試驗的數據處理。試驗過程能夠模擬再現和試驗數據的再分析。

2、基于Windowsxp/win 7操作系統的試驗軟件，全數字程控放大器保證調零、傳感器標定全部由計算機自動進行，可對使用者實行分權限管理，具有多種圖形顯示窗口和單位換算功能。試驗數據以數據庫化管理，可以進行網絡數據庫通訊和管理。

四、安全保護裝1、當試驗力超過每檔最大試驗力的2%-5%時，過載保護，系統卸荷。

2、當活塞升起達到上極限位置時，行程保護，油泵電機停機。

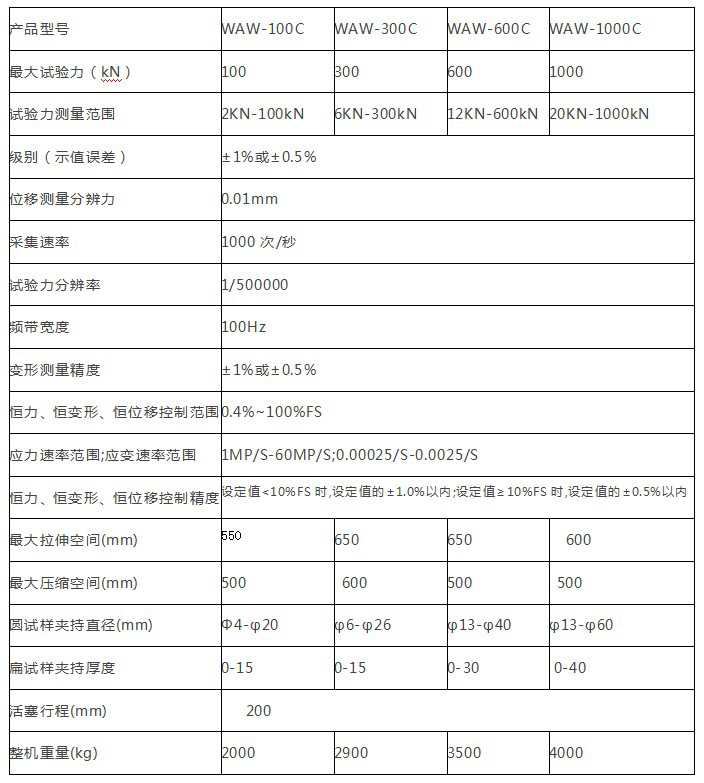

五、技術參數
