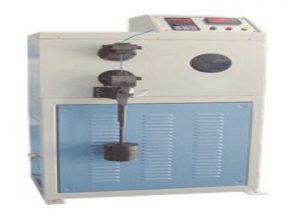

JWJ系列線材反復彎曲

一、用途與適用范圍

本試驗機主要用于金屬線材的反復彎曲試驗，以檢驗金屬線材在反復彎曲中承受塑性變形的性能及顯示出的缺陷。

試驗原理：將一定直徑的樣品，穿過導套，夾緊在兩個規定尺寸的鉗口中，調整好導套高度，按動按鈕，樣品做左右90°彎曲，試樣斷裂后，自動停機，并紀錄彎曲次數。

本機廣泛應用于鋼鐵、建筑行業、鋼筋、預應力鋼絲、鋼絲繩、電線電纜、銅和銅合金接觸線、導線等生產、使用廠家。

適用于Ф0.3—Ф3金屬線材，配備特殊夾具，還可以做Φ1-Φ3金屬線材彎曲試驗。

二、適用標準

GB238-2002《金屬材料 線材 反復彎曲試驗方法》

TB/T2809-2005《電氣化鐵道用銅及銅合金接觸線》

TB/T3111-2005《電氣化鐵道用銅及銅合金導線》

GB/T4909.5-2009《裸電線試驗方法 第5部分：彎曲試驗-反復彎曲》

三、技術參數

試樣直徑：Φ0.3-Φ3mm

試樣長度：150-250mm

彎曲角度：±90°（平面彎曲）

計數范圍：9999

顯示方式：液晶顯示，自動記錄次數

彎曲速度：≤60rpm

電機功率：1.1kw

電    源：三相，380V，50Hz

外形尺寸：740*628*1120mm

主機重量：約260 kg

四、工作條件

在室溫—40℃環境下；

在穩定的基礎上，水平安置；

在無振動的環境下；

周圍無腐蝕性物質；

無明顯的電磁干擾；

電源電壓380V±10V、50Hz，要有零線；

試驗機周圍要留有0.6-1米的空余空間。

五、主要配置

主機 1臺

機柜 1套

液晶顯示器 1套

三相異步電動機 1臺

三角帶     2根

變頻器     1套

鉗口                        1套

導套                        共3只
