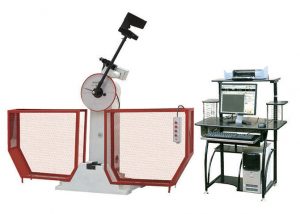

JB-W微機控制擺錘試驗機
一、 性能說明：
        JB—W系列微機控制擺錘式?jīng)_擊試驗機是我公司嚴格按照GB/T3038—2010?擺錘式?jīng)_擊試驗機的檢驗?和GB/T229—2007?金屬夏比缺口沖擊試驗方法?開發的一種新產品；是用于測量金屬材料在動負荷下抵抗沖擊性能的理想的檢測儀器。該設備取擺、沖擊、放擺等動作均可自動控制、顯示方式為雙顯式：即度盤指針和計算機同時顯示，并可批量或逐次打印沖擊吸收功和沖擊韌性等試驗結果，結構緊湊、操作簡單。該系列機型也是目前市場上普遍的沖擊試驗機。
     1.本機為微機屏顯式半自動沖擊試驗機，采用PC微機控制，可實現揚擺→沖擊→測量→運算→屏幕數顯→打印等微機化操作，工作效率高,測試精度高。在沖擊試樣后利用剩余能量自動揚擺，做好下次試驗準備，操作簡便，工作效率高。特別在連續做沖擊試驗的試驗室和大量做沖擊試驗的冶金、機械制造等行業更能體現其優越性。計算機可計算和數顯材料沖擊吸收功、擺錘揚角及試驗平均值。根據用戶需要還可實現遠程數據傳輸。
      2.擺錘為U型擺體設計，保證了打擊中心準確，擺錘力矩精確；
      3.沖擊刀采用螺釘安裝固定，更換簡單方便；
      4.裝有安全防護銷，并且配備了全封閉防護罩；
      5.微機控制，按指令完成取擺、沖擊、自動揚擺、再沖擊多次試驗的全過程。
      6.試驗機安裝測角傳感器，具有高速采樣、存貯和運算功能；
二、主要技術指標：
      1、沖擊能量：150J、300J、500J
      2、擺錘預揚角：150°
      3 、擺軸中心至沖擊點距離：750mm
      4、沖擊速度：5.2m/s
      5、試樣支座跨距：40mm
      6、鉗口圓角：R1-1.5mm
      7、沖擊刀刃圓角：R2-2.5mm   R8mm
      8、沖擊刀厚度：16mm
      9、角度準確度：±0.1°
     10、試樣尺寸：10（7.5、5）×10×55mm
     11、外形尺寸： 650mm×1960 mm×2100mm
     12、試驗機凈重：約550Kg
     13、電源：交流三相  380V±10%  50HZ   5A
三、設備主要配置：
      1. 300焦耳主機一臺；
      2. 150J、300J 擺錘各一個
      3. 電機一臺（裝在主機上）；
      4. 取擺傳動裝置一套（裝在主機上）；
      5. 自動掛擺裝置一套（裝在主機上）；
      6. 保險機構一套（裝在主機上）；
      7. 防護網一套；
      8. 支座調校器一只；
      9. 試樣對中器一只；
     10. 專用測量軟件一套；
     11. 微機及打印機一臺
     12. 擺錘拆卸器一件；
     13. 地 腳 螺 釘四個；
     14. 調整斜鐵四塊；
     15.  內六角扳手一支；
