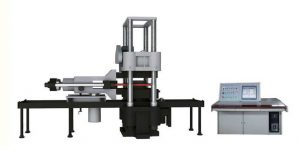

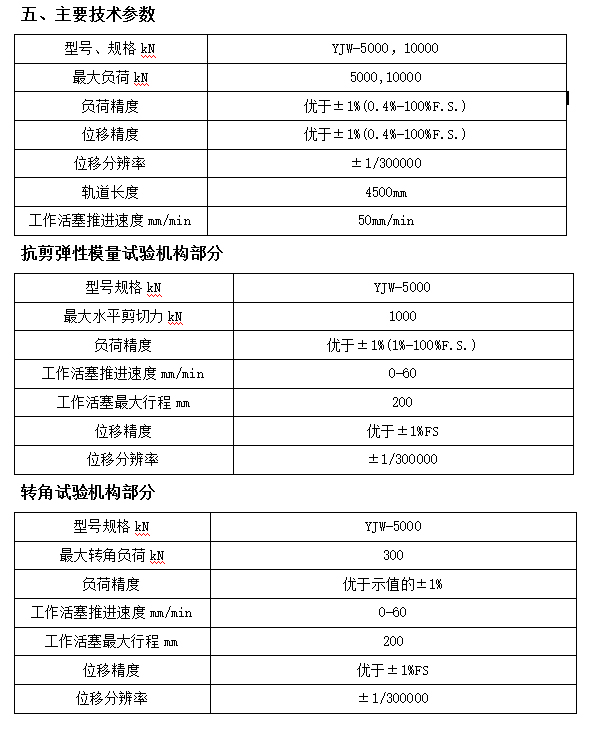

YAW系列壓剪試驗機

一、產品主要用途和主要特點：

本機專用于檢驗公路橋梁板式橡膠支座成品的力學性能試驗?？蛇M(jìn)行抗壓彈性模量試驗、抗剪彈性模量試驗、剪切角試驗、極限抗壓強度試驗、摩擦系數試驗、轉角試驗及公路橋梁盆式橡膠支座的荷載試驗下軸向壓縮變形和徑向變形的檢測。本機各項精度均符合JJG157拉力、壓力和萬能材料試驗機檢定要求。

主機采用四立柱結構，橫梁、底座、上下壓板均采用整體鑄鋼結構，機架剛性強度和結構穩定性均優于兩立柱結構，便于測量試樣彈性變形。微機控制自動連續平穩加載，自動保載，自動采集數據、儲存、繪制曲線，自動打印試驗報告，可進行橋梁橡膠支座的抗壓彈性模量試驗、抗剪彈性模量試驗、抗剪粘接性能、抗剪老化、摩擦系數、轉角試驗、極限抗壓強度試驗、轉角試驗。

產品執行標準：GB20688.4-2007《橡膠支座第四部分：普通橡膠支座》JT/T-4-2004《公路橋梁板式橡膠支座》,GB/T17955-2009《球形支座技術條件》。增加適當?shù)膫鞲衅骺砂碕T-391-2009《公路橋梁盆式橡膠支座》進行盆式橡膠支座的檢測。

液壓源特點及冷卻方案：

液壓源采用意大利馬祖奇高壓齒輪泵，采用意大利阿托斯伺服閥，電磁換向閥采用日本公司的元件，壓力閥、減壓閥等均采用美國SUN公司的元件，以期提高液壓系統的穩定性及長期可靠性。該油源同時采用最新的壓力隨動技術，即系統壓力隨同負載同步增加，這樣可以使系統壓力不必保持長時保持高壓，而使系統產生過多的熱量，該技術使液壓源更為節能，節能效率高達60%，同時，使液壓系統產生的熱量降到最低。

液壓源冷卻采用設備自帶的風冷系統進行冷卻，用戶只要上電即可冷卻，無須再接冷卻水。

軟件特點：

軟件界面友好，操作簡單，設置靈活，根據試驗標準自動連續平穩加載，自動保載，自動采集數據、儲存、繪制曲線，自動生成并打印試驗報告，試驗數據可以轉儲并可追溯。

本程序是YJW系列微機控制壓剪試驗機的配套軟件，主要應用與公路橋梁板式橡膠支座、公路橋梁盆式橡膠支座力學性能指標測試,試驗機上所有數據均自動采集，按標準規定進行數據處理，變形數據無須進行人工讀數，整個試驗一人即可操作，放試樣或作轉角試驗時需要其他人輔助操作。

用戶也可在規定加荷速率范圍內任意設定加荷速率和控制方式、控制時間等參數，以適應不同的橡膠試樣。

二、項目?jī)?nèi)容：

• 多通道協調加載微機伺服控制系統；
• 豎向壓力系統；
• 水平推力系統（加位移協調油缸）；
• 轉角試驗控制系統；
• 油源及管路系統；
• 4立柱主機架及剪力機架；

三、主機說明及配置：主機由底座、橫梁、上壓板、四立柱、垂直雙向油缸、送樣小車、導軌等組成四立柱框架。底座、橫梁、上下壓板均采用鑄鐵件，均進行退火處理，消除內應力，防止變形。四立柱采用45號優質碳鋼，經調質處理，硬度為HRC28-32。

主機結構形式為油缸下置式結構，下壓板為小車式結構，下有滾輪和導軌，試驗機整機剛度十分重要，設計時整機剛度遠遠大與試樣剛度。油缸采用目前國際上最先進的復合密封技術，并設置兩級密封，在兩級密封之后設置回油接管，直通副油箱。在密封設計方面采用上述措施，保證了油缸的零泄漏。

主要配置：

• 四柱壓力試驗機主機一臺（伺服加載控制）。
• 水平靜態加載系統一套（伺服加載控制）。
• 轉角加載系統一套（伺服加載控制）。
• 液壓源一套
• 電器控制及測量系統一套。
• 控制柜一套。
• 品牌計算機、A4彩色噴墨打印機

四、測量系統配置

本機具有多通道協調加載系統，需安裝不同類型的傳感器，分述如下：

1. 主作動器，高精度油壓傳感器一只，變形位移傳感器四只，分辨力001mm，量程50mm，油缸位移傳感器一只。
2. 水平作動器，高精度負荷傳感器一只,拉線編碼器一只, 分辨力0.01mm，量程300mm；
3. 轉角作動器，高精度負荷傳感器一只，油缸位移傳感器一只，變形位移傳感器四只，分辨力001mm（與軸向壓縮變形位移傳感器相同），量程50mm。
