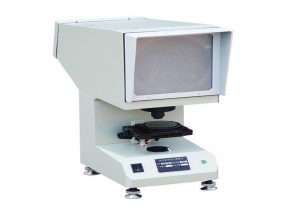

CST-50沖擊式樣缺口投影儀

一、用途與特點

夏比沖擊試驗對于沖擊試樣缺口要求非常嚴格，缺口的微小變化，都會引起試驗結果出現誤差，為保證加工出的沖擊試樣缺口合格，缺口的加工質量檢驗是一個非常重要的控制手段。目前用光學投影放大檢查是唯一切實可行，并能保證沖擊試樣缺口質量的方法。本設備是利用光學投影方法，將沖擊試樣缺口輪廓放大投射到投影屏上，與投影屏上沖擊試樣V型或U型缺口標準樣板圖比對，以確定被檢測的沖擊試樣缺口加工是否合格。本設備僅需電源，具有操作簡便、檢查對比直觀、效率高、體積小、便于移動、易維護等優點。

該機是專用于檢查夏比V型和U型沖擊試樣缺口加工質量的專用光學儀器。該儀器是利用光學投影方法將被測的沖擊試樣V或U型缺口標準樣板圖比對，以確定被檢測的沖擊試樣缺口加工是否合格，操作簡便，檢查對比直觀、效率高，是目前唯一切實可行、并能保證檢查質量的方法，是相關理化試驗室的必備儀器。

二、主要技術參數

1、放大倍數：50×

物鏡放大倍率：2.5×

投影物鏡放大倍率：20×

2、投影屏直徑：Φ200 mm

3、工作臺尺寸：

方工作臺：（110×125）mm

圓工作臺：Φ90 mm

工作臺玻璃直徑：Φ70 mm

4、工作臺行程：

縱向：±10 mm

橫向：±10 mm

升降：±12 mm（無刻度）

5、工作臺轉動范圍：0°-360°（無刻度）

6、光源（鹵鎢燈）：12V 100W

7、電源：220V 150W

8、重量：約20kg
