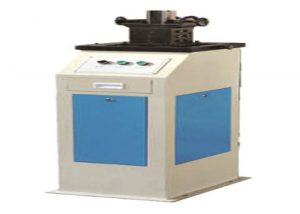

沖擊式樣缺口拉床

一、用途與特點

沖擊試樣缺口拉床是目前國內除光學曲線磨床外能加工出合格夏比沖擊試樣缺口的唯一工具，由于一次成型加工原理，其加工出的缺口同一性極好。

本拉床采用液壓傳動，保證了拉刀運行的穩定性及缺口的幾何精度。本產品配備有雙工位拉刀，可同時加工兩個試樣缺口：一個V型（深2mm）和一個U型（深2mm）（也可兩個V型或兩個U型缺口）。無論加工V型還是U型缺口都不需要換刀，本拉床具有特有的潤滑裝置，以防止損壞拉刀，內部配備垃圾盒，易清理鐵屑。本拉床滿足GB/T 229-2007《金屬夏比缺口沖擊試驗方法》，如果改變結構形式及更換相關零件，可同時滿足美標、歐標、ASTM E23，EN 10045，ISO 148，ISO 83等國際相關標準的要求。沖擊試樣缺口拉床是冶金、鍋爐壓力容器、車船、工程機械制造及科研等部門理化試驗室的必備專用設備。

二、主要技術參數

1、試樣缺口形狀：V型或U型（深2mm）

2、加工試樣尺寸：10×10（7.5或5）×55mm

3、傳動方式：液壓

4、拉刀行程：350mm

5、拉刀材質：W18Cr4V

6、拉削速度：2.5m/min

7、電    源：三相四線制380V 50Hz 0.4KW

主電機0.37kW

8、工作條件：

1）室溫20℃±5℃范圍內；

2）相對濕度不大于85%；

3）周圍無腐蝕性介質、無震動、無強電磁場干擾的環境中。
